了解flannel作为kubernetes的cni插件是如何工做的。

在解决容器网络的问题上,docker和kubernetes分别提出了CNM和CNI两个标准.但是kubernetes逐渐成为容器集群方案首选的时候,作为使用者,我们不得不去调研和测试开源的cni-plugin来解决我们容器环境的网络问题.cluster network addons来解决集群里网络互联互通的问题.kubernetes在kubernetes networking 明确提出对CNI插件实现的要求：

  1. all containers can communicate with all other containers without NAT
  2. all nodes can communicate with all containers (and vice-versa) without NAT
  3. the IP that a container sees itself as is the same IP that others see it as

官网列出了很多实践,除了云平台提供的实现外,比较活跃的项目有calico,flannel,weave.每个project各有优点我们来看一个早期的对比文章calico-flannel-weave.除此之外，还建议看看docker官方CNM的文档docker-CNM 对比理解.

Flannel

flannel是coreos开源的kubernetes容器网络解方案.也是很多人第一安装kubernets集群时候选择的方案.

安装

推荐参考kubenretes和flannel的文档，不多赘述. 可以选择systemd系统守护进程这种方式安装,也可以将agent以Daemonset的方式部署集群中.

flannel的工作原理:

flannel is a virtual network that gives a subnet to each host for use with container runtimes. flannel在每个节点上跑一个flanneld的进程来负责从整个集群的网段中分配一个子网段作为本机的容器brigde的子网段,所有的配置信息会存贮在backing store里.目前支持两种backing store来存储配置信息.

  1. etcd
  2. kubernetes API(kube subnet manager)

在A节点上的容器X发送给在B节点上容器Y的Pakets的转发过程是由flannel支持的backends来实现的,实现方式各不相同,了解他们的原理有助于技术选型和故障处理.

Recommended backends

  1. VXLAN vxlan是官方推荐的模式,注意需要kernel支持.
  2. host-gw openshift选择的模式.
  3. UDP debugging only or for very old kernels that don’t support VXLAN.

Experimental backends

  1. AWS VPC
  2. Alloc
  3. AliVPC
  4. IPSec
  5. IPIP
  6. GCE

backend 实现:

host-gw

Use host-gw to create IP routes to subnets via remote machine IPs. Requires direct layer2 connectivity between hosts running flannel.

host-gw模式下flanneld watch backing store里关于子网和主机的信息,实时的更新到本机路由表上.

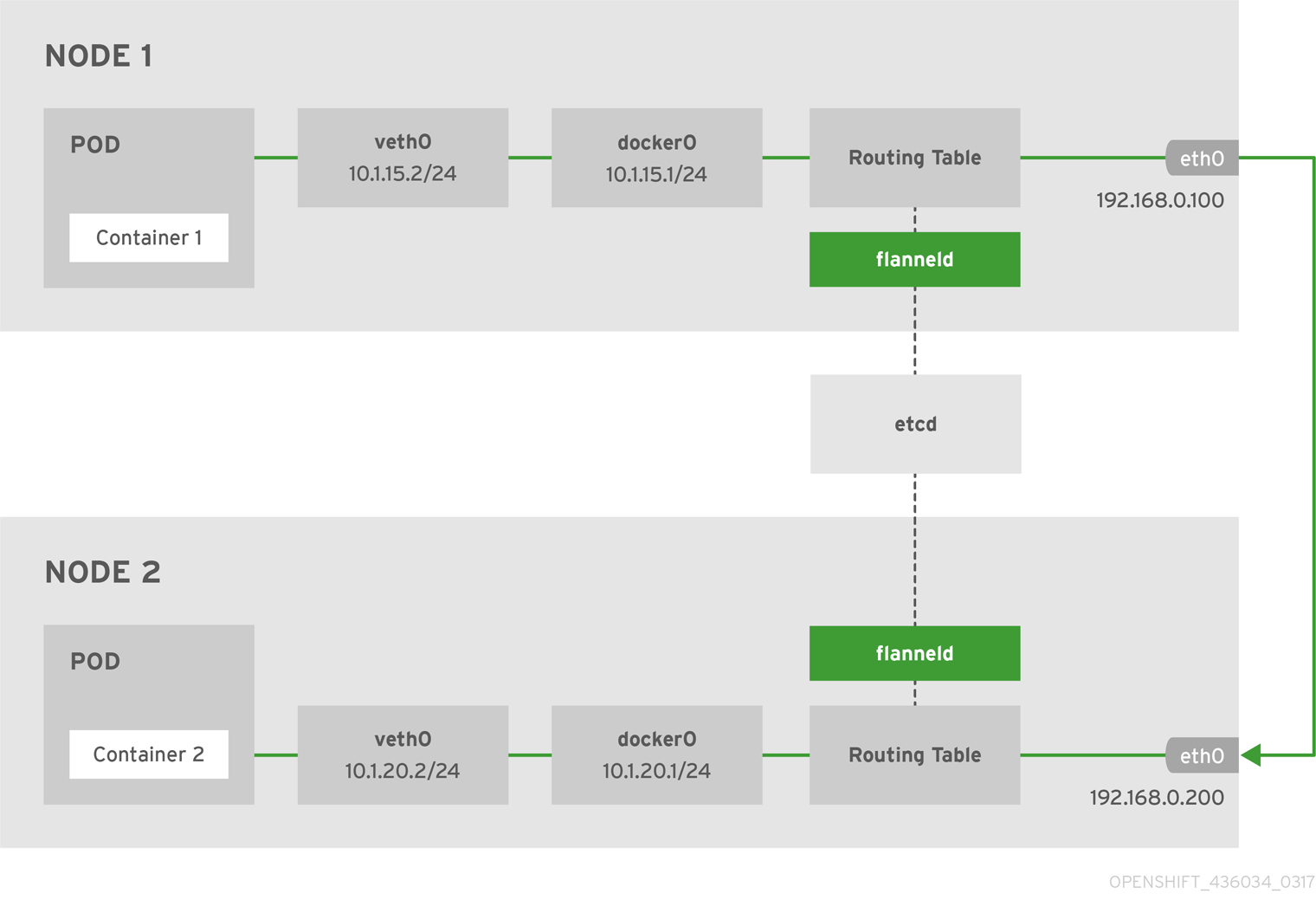

host-gw

通过上图我们可以很直观的看到，host1上的pod1发送到host2上的pod2的packets没有经过任何封装(比如vxlan)，host-gw的实现方式和calico一样是一个layer3的实现，由于没有封装和解封,所以性能损耗是所有实现方式里最小的.

思考：为什么host-gw模式下的限制就是节点直接直接需要layer2直连.

参考: flannel backends openshitf flannel

UDP

UDP模式下 flannel提前创建了一个flannel0的TUN设备,这个设备的作用就是在内核态和用户态直接传递IP packets.

udp

容器A发出的packets经过docker0和宿主机的路由给flannel0发送到flanneld进程,进程通过过滤子网和节点信息来将Packets封装成一个UDP包(源地址是本机ip,目的地址是目标ip)发送给目的节点的flanneld进程解封,发送给本地TUN设备,然后路由到本地docker0网桥,最终发送给正确的容器.

这种模式增加了packets在user space和kernel space 来回copy的消耗,所以性能很差,目前官方只推荐在debug的时候来使用.

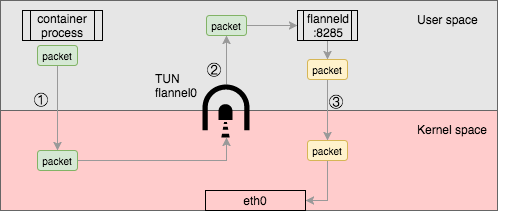

TUN设备的作用: TUN设备的作用 参考: flannel-backend kubernetes-flannel-networking using-coreos-flannel-for-docker-networking

vxlan

Use in-kernel VXLAN to encapsulate the packets.

为了解决UDP模式的性能消耗，flannel又实现了一套基于vxlan的backends. 关于vxlan的知识网络上是非常多的，简单来说就是在现有的layer3网络上实现了一套layer2网络的协议.

vxlan模式下,packets的转发不再经过内核态到用户态的传递,而是直接在内核态由vxlan模块直接处理.flanneld不再直接处理数据包.而是处理vxlan转发需要配置.

参考： flannel vxlan https://blog.laputa.io/kubernetes-flannel-networking-6a1cb1f8ec7c https://docs.openshift.com/container-platform/3.10/architecture/networking/network_plugins.html vxlan https://www.slideshare.net/enakai/how-vxlan-works-on-linux https://events.static.linuxfound.org/sites/events/files/slides/2013-linuxcon.pdf
