了解weave net作为kubernetes的cni插件是如何工作的。

容器网络

在解决容器网络的问题上,docker和kubernetes分别提出了CNM和CNI两个标准.但是kubernetes逐渐成为容器集群方案首选的时候,作为使用者,我们不得不去调研和测试开源的cni-plugin来解决我们容器环境的网络问题.cluster network addons来解决集群里网络互联互通的问题.kubernetes在kubernetes networking 明确提出对CNI插件实现的要求：

  1. all containers can communicate with all other containers without NAT
  2. all nodes can communicate with all containers (and vice-versa) without NAT
  3. the IP that a container sees itself as is the same IP that others see it as

官网列出了很多实践,除了云平台提供的实现外,比较活跃的项目有calico,flannel,weave net.每个project各有优点我们来看一个早期的对比文章calico-flannel-weave.除此之外，还建议看看docker官方CNM的文档docker-CNM 对比理解.

Weave Net

Weave Net 是什么

早期有文章描述说，Weave is described as “a giant Ethernet switch to which all the containers are connected”

Weave Net官方文档把整个工作原理是讲的比较清楚的,结合我们在自己环境中的实验,可能会有一个很快的理解和提升.

Weave Net为容器创造了一个虚拟的二层网络,就好像所有的containers都连接在这个交换机上.那是如何做到呢.Weave Net在每个host上跑一个Weave Net routers,成为整个网络中一个peer节点. 各个peer会建立TCP的链接, Weave Net 利用Gossip协议协议在peer节点之间share网络拓扑的信息.

安装

推荐参考kubenretes和Weave Net的文档，不多赘述. 确保节点之间以下端口 TCP 6783 UDP 6783/6784

Weave 工作原理

Weave net 会在每个节点上创建一个bridge(weave)所有的container都会通过veth设备链接到这个网桥上. 然后通过sleeve或者fast datapath来转发由容器发出来的packets

两种模式

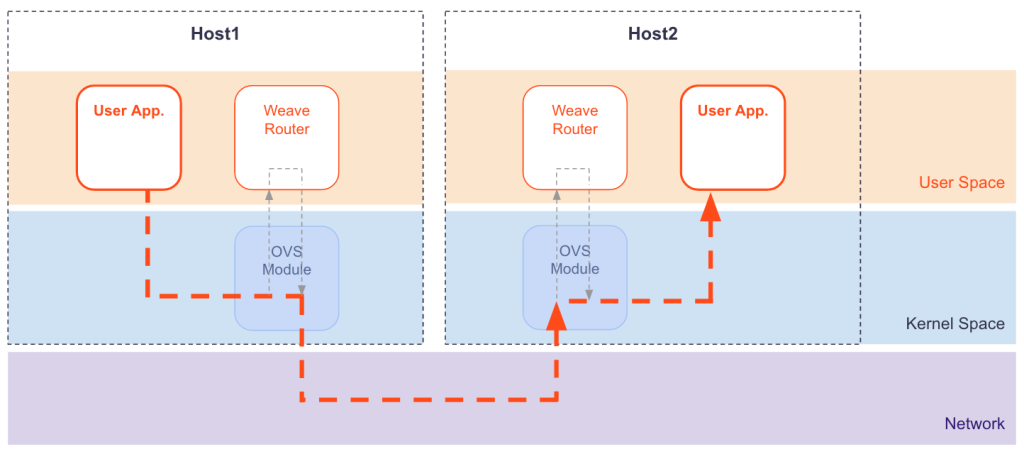

Fast Datapath

operates entirely in kernel space.

Fast Datapath mode 需要linux kernel 3.12 及以后的版本(open vSwitch datapath (ODP) and VXLAN features),如果不支持的话，weave会fall back到sleeve mode.

fastdp

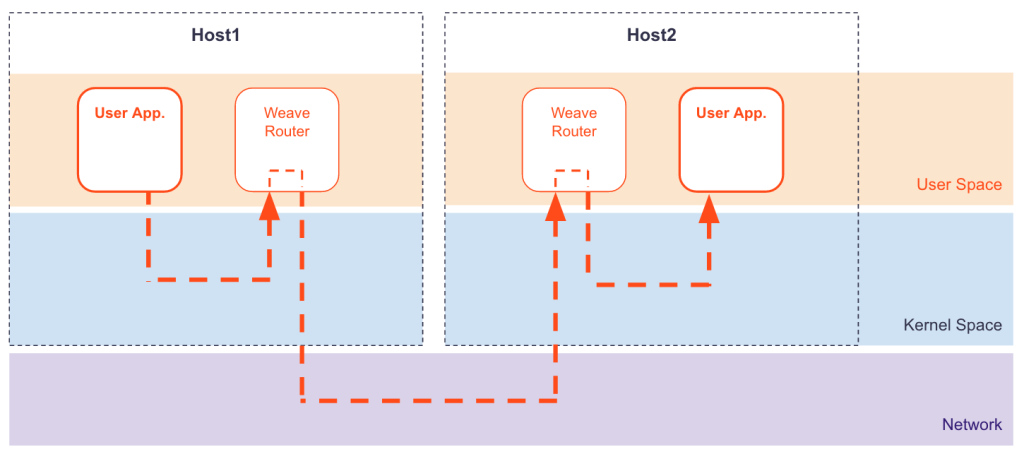

sleeve

captured by the kernel and processed by the Weave Net router in user space, forwarded over UDP to weave router peers running on other hosts

通过pcap来截获发往不同节点的packets，Weave Net Router进程把这些packets封装成UDP包发送给目的节点的Router进程.

sleeve 模式类似flannel的udp模式,不同的是UDP可以一次封装多个发往同一地址的packets sleeve
